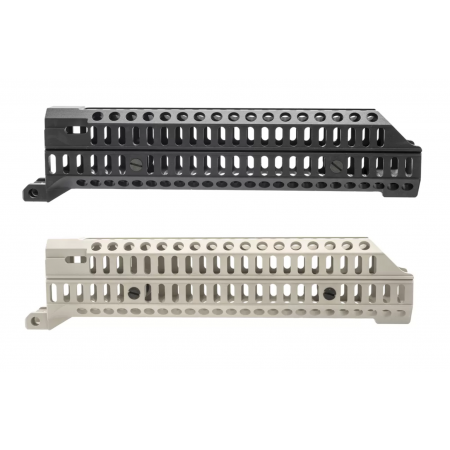

Комплект «Спорт-12» имеет шесть направляющих Базис, позволяющих установку дополнительного оборудования, совместимого с Базисом, напрямую на цевьё (упоры, антабки, кнопки, фиксаторы провода, накладки, рукоятки, дополнительные планки Пикатинни). Для установки оборудования, совместимого с Пикатинни, возможна установка дополнительных планок Пикатинни (приобретаются отдельно) Б-2, Б-2Л, , Б-2М, Б-2У в любом месте на направляющей Базис.
Преимущества при эксплуатации:
- прочность;
- обеспечивает удобство хвата;
- улучшает охлаждение ствола оружия;
- создаёт возможность крепления дополнительного оборудования.
Технические характеристики:
- Материал: сплав алюминия Д16Т.
- Масса: 265 + 10г
- Длина комплекта: 265мм
- Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С.
- Гарантийный срок хранения и эксплуатации изделия: 60 мес.
Комплектность поставки:
- Верхний кронштейн «Спорт-12»
- Нижний кронштейн «Спорт-12»
- Ось
- Винт 5х7 4 шт.
- Руководство по эксплуатации
Для установки комплекта «Спорт-12» на оружие необходимо:
- Отсоединить штатное цевьё с накладкой на газоотводную трубку.
- Установить вместо штатного цевья нижний кронштейн «Спорт-12». Для этого:
- Поместить задний конец цевья в ствольную коробку;
- Поместить выступ на стволе в паз на внутренней части цевья. При этом штатную антабку сдвинуть в бок, чтобы она не мешала;
- Положить на верхний конец цевья проставку, забить цевьё молотком через проставку в ствольную коробку. При этом выступ на стволе как по рельсам должен спозиционироваться в пазе во внутренней части цевья. Недопустимо пилить цевьё;
- Раскрутить ось, входящую в комплект. Забить её в отверстие для оси. Закрутить с обратной стороны.
- Установить верхний кронштейн «Спорт-12», закрутить 4 винта в местах соединения верхнего и нижнего кронштейнов;
- Закрыть рычаг фиксатора крышки ствольной коробки.
