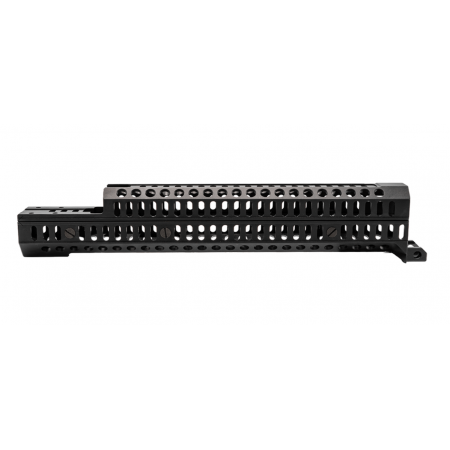

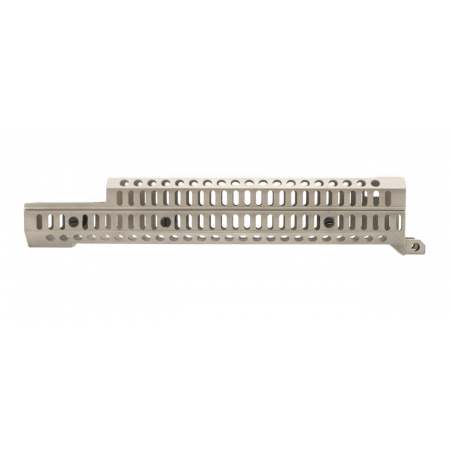

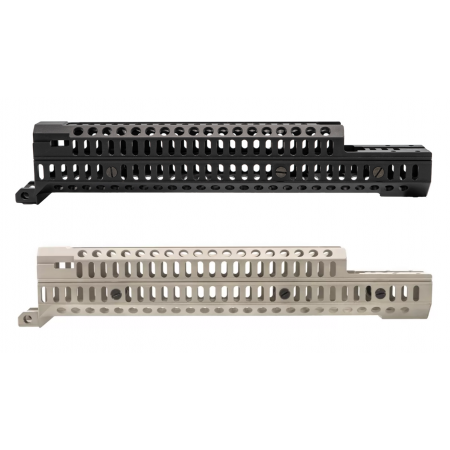

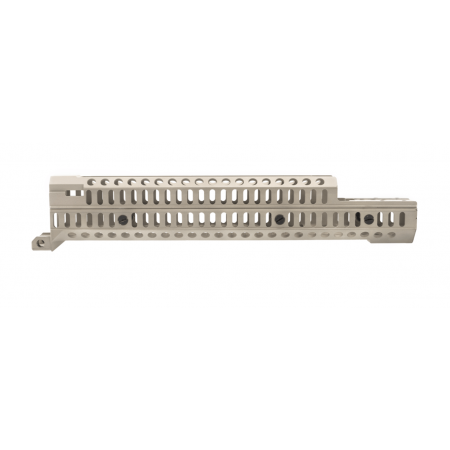

Комплект «Спорт-12У» предназначен для установки на место штатного цевья АК-12 и карабинов на его основе (TR3).
Комплект «Спорт-12У» имеет шесть направляющих Базис, позволяющих установку дополнительного оборудования, совместимого с Базисом, напрямую на цевьё (упоры, антабки, кнопки, фиксаторы провода, накладки, рукоятки, дополнительные планки Пикатинни). Для установки оборудования, совместимого с Пикатинни, возможна установка дополнительных планок Пикатинни (приобретаются отдельно) Б-2, Б-2Л, , Б-2М, Б-2У в любом месте на направляющей Базис.
Для установки фонаря в нижней передней части рекомендуется кронштейн Б-2 Лидер (приобретается отдельно).
В передней части комплекта «Спорт-12У» расположена заниженная часть для установки приборов комбинированных «Перст»: как отдельных устройств, так и блока, который интегрируется в комплект.
ВНИМАНИЕ!!! На TR-3 366 TKM комплект «Спорт-12» не подходит!
Преимущества при эксплуатации:
- наличие платформы в передней части для установки прибора комбинированного «Перст»;
- прочность;
- обеспечивает удобство хвата;
- улучшает охлаждение ствола оружия;
- создаёт возможность крепления дополнительного оборудования.
Технические характеристики:
- Материал: сплав алюминия Д16Т.
- Масса: 315 + 10г
- Длина комплекта: 330 мм
- Рабочий диапазон температур окружающего воздуха: от -50 до +50 0С.
- Гарантийный срок хранения и эксплуатации изделия: 60 мес.

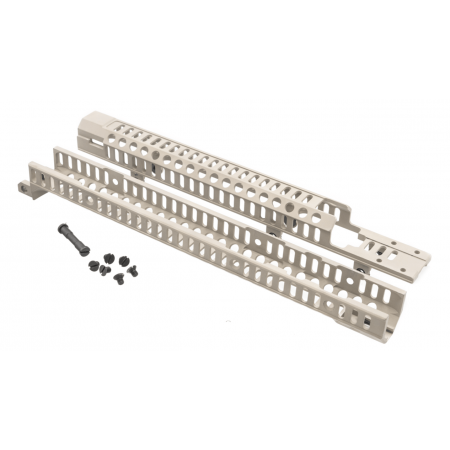

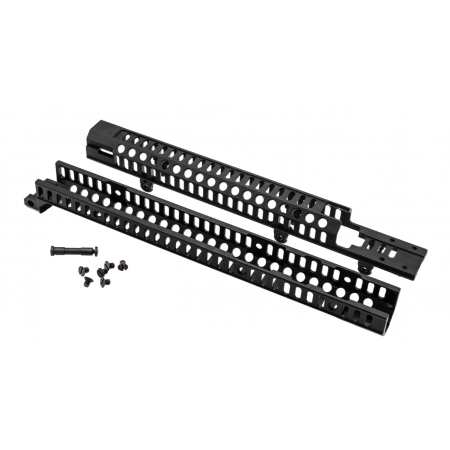

Комплектность поставки:
- Верхний кронштейн «Спорт-12У» 1 шт.
- Нижний кронштейн «Спорт-12У» 1 шт.
- Ось 1 шт.
- Винт 5х7 6 шт.
- Руководство по эксплуатации 1 шт.
Для установки комплекта «Спорт-12У» на оружие необходимо:
- 1. Отсоединить штатное цевьё с накладкой на газоотводную трубку. Снять штатный ДТК.
- 2. Установить вместо штатного цевья нижний кронштейн «Спорт-12У». Для этого:
- 2.1. Поместить задний конец цевья в ствольную коробку;
- 2.2. Поместить выступ на стволе в паз на внутренней части цевья. При этом штатную антабку сдвинуть в бок, чтобы она не мешала;
- 2.3. Положить на верхний конец цевья проставку, забить цевьё молотком через проставку в ствольную коробку. При этом выступ на стволе как по рельсам должен спозиционироваться в пазе во внутренней части цевья. Недопустимо пилить цевьё;
- 2.4. Раскрутить ось, входящую в комплект. Забить её в отверстие для оси. Закрутить с обратной стороны.
- 3. Установить верхний кронштейн «Спорт-12», закрутить 6 винтов в местах соединения верхнего и нижнего кронштейнов;
- 4. Закрыть рычаг фиксатора крышки ствольной коробки. Установить штатный ДТК.
Жесткость посадки цевья и кронштейнов, входящих в комплект, определяет жесткость крепления прицельных приспособлений, что влияет на точность выстрела.
