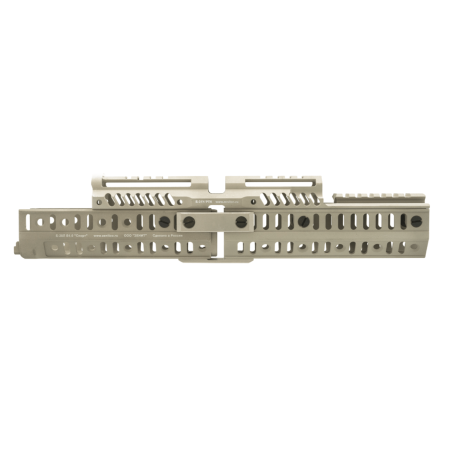

Комплект «Спорт-5У» предназначен для установки на место штатного цевья карабинов на базе РПК, имеющих флажок фиксации на оковке. Имеет направляющие Базис с пяти сторон. Направляющая Базис позволяет крепить дополнительное оборудование, совместимое с Базисом, напрямую на цевьё (планки Пикатинни, антабки, упоры, рукоятки, кнопки, накладки, держатели провода).
Преимущества при эксплуатации:
- прочность;
- улучшает охлаждение ствола оружия на участке от ствольной коробки до газоотводной трубки;
- создаёт возможность крепления дополнительного оборудования.
Технические характеристики:
- Материал: сплав алюминия Д16Т
- Масса комплекта: 390 + 10 г
- Длина комплекта: 330 мм
- Рабочий диапазон температур окружающего воздуха: от -50 до +50 °С.
Исполнения:
- Спорт-5У В1.0;
- Спорт-5У В1.1.
Изделие выпускается в двух модификациях в зависимости от посадочного места на цевье Б-20Л (различие только в модификации Б-20Л, остальные кронштейны в двух версиях одинаковые).
У разных карабинов посадочные места могут отличаться, поэтому перед покупкой сверьте внешний вид Вашего штатного цевья с фото. Возможны два типа: тип А с более широким посадочным местом и тип B с более низким посадочным местом. Типу А соответствует исполнение Б-20Л В1.0, Типу B - Б-20Л В1.1. При оформлении заказа в разделе "комплектация" в верхней части страницы товара выберите то исполнение, которое соответствует Вашему карабину.

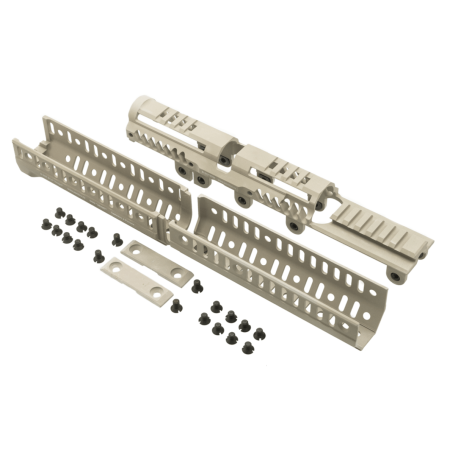

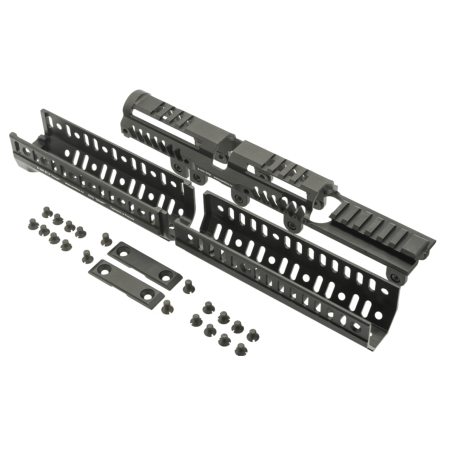

Комплектность поставки:
- Кронштейн «Б-31У/РПК»
- Кронштейн «Цевьё Б-20Л»
- Кронштейн «Дополнительная насадка ДЛ-5»
- Стяжка-2 2 шт.
- Крепежные винты:
-М5х7 16 шт.
-М5х9 4 шт. - Руководство по эксплуатации 4 шт.
Для установки комплекта «Спорт-5У» на оружие необходимо:
- Произвести неполную разборку оружия и снять штатное цевьё и штатную накладку над газоотводной трубкой.
- Установить вместо штатного цевья кронштейн «Цевьё Б-20Л». Установить на Б-20Л штатную оковку. Забить молотком (удары наносить по оковке через проставку). Закрыть флажок на оковке.
- Установить кронштейн Б-31У/РПК.
- Установить кронштейн ДЛ-5. Закрутить 8 винтов М5х7. Оставить незакрученными два отверстия по правую сторону, здесь будет установлена стяжка.
- Подсоединить стяжки. Одна снизу и одна справа. Стяжки устанавливаются на более длинные винты М5х9 (4 шт.)
