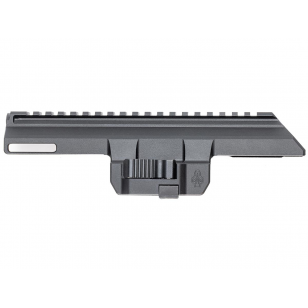

Кронштейн над ствольной коробкой Б-13Н является цельнофрезерованным изделием, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.
Кронштейн над ствольной коробкой Б-13Н устанавливается на штатную базу "Ласточник хвост", расположенную на ствольной коробке СВД, Тигр, и обеспечивает установку на оружие прицельных приборов.
Формирует планку Пикатинни над ствольной коробкой оружия.
Позволяет устанавливать на оружие, как отдельные оптические прицельные приборы, так и комбинацию приборов.
Преимущества при эксплуатации:
- небольшой вес и прочность
- возможность быстрой установки на оружие и снятия с оружия
- возможность двойной фиксации на штатной базе "Ласточкин хвост"
- при установке на оружие не закрывает штатное прицельное приспособление оружия
- Масса: 210 ± 10 г
- Габаритные размеры: (73х43х205) ± 5 мм
- Длина планки Пикатинни: 200 ± 5 мм
- Рабочий диапазон температур окружающего воздуха: от -50°С до +50°С
- Гарантийный срок хранения и эксплуатации: 60 мес.
Комплектность поставки:
- Кронштейн над ствольной коробкой Б-13Н 1 шт
- Шестигранный ключ 2 шт
- Руководство по эксплуатации 1 шт
Для установки на оружие необходимо:
1. Установить рычаги-фиксаторы кронштейна в положение "открыто".
2. Шестигранным ключом ослабить стопорные винты, расположенные на рычаге.
3. Надеть Б-13Н на боковую планку ствольной коробки оружия, сдвигая Б-13Н от приклада к стволу.
4. Повернуть рычаги-фиксаторы кронштейна в положение "закрыто", после чего проверить фиксацию кронштейна на боковой планке ствольной коробки.
5. Если после поворота рычагов-фиксаторов кронштейна в положение "закрыто" Б-13Н не зафиксировался или зафиксировался недостаточно жестко на боковой планке ствольной коробки, необходимо произвести следующие действия:
5.1 перевести рычаг в положение "открыто"
5.2 шестигранным ключом ослабить стопорные винты, расположенные на рычаге
5.3 винтами внутри рычагов с помощью другого ключа добиться момента начала фиксации Б-13Н на боковой планке ствольной коробки и закрутить ключом стопорные винты
5.4 повернуть рычаги-фиксаторы в положение "закрыто"
