Кронштейн Б-51 является комплектом цельнофрезерованных изделией, изготовленным из сплава Д16Т с покрытием черного цвета или цвета пустыня.
Кронштейн Б-51 совместим с пулемётами ПК, ПКМ, ПКП.
Монтируется на крышку ствольной коробки пулемета Калашникова посредством замены штатной оси шарнира крышки ствольной коробки на ось, поставляемую в комплекте с кронштейном Б-51.

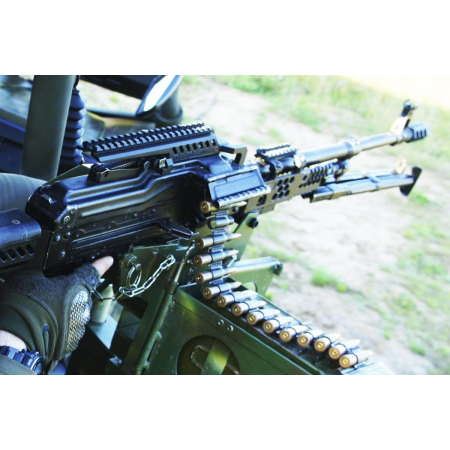

Установленный кронштейн Б-51 формирует планку Пикатинни длиной 19 пронумерованных ячеек над крышкой ствольной коробки пулемета Калашникова, не перекрывающую линию прицеливания при использовании штатных механических прицельных приспособлений.
- Масса: 225 ± 5 г
- Габаритные размеры: (257x59x62) ± 5 мм
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С
- Гарантийный срок хранения и эксплуатации: 60 мес.

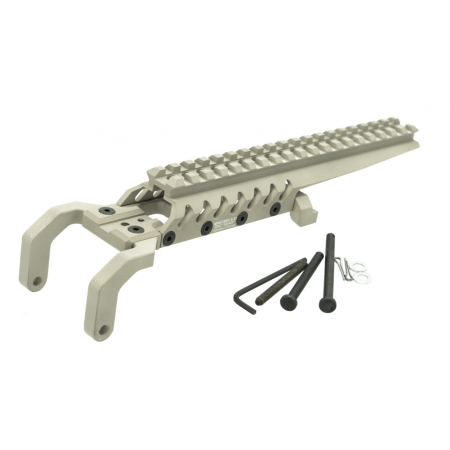

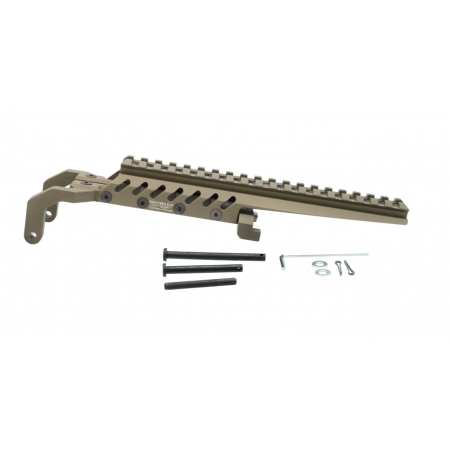

Комплектность поставки:
- Кронштейн Б-51 1 шт
- Шестигранный ключ 1 шт
- Проставка 1 шт
- Выколотка оси 1 шт
- Ось 1 шт
- Шайбы 2 шт
- Шплинт 2 шт
- Руководство по эксплуатации 1 шт
Для установки кронштейна Б-51 на оружие необходимо :
1. Установить входящую в комплект поставки выколотку оси в упор к штатной оси крышки ствольной коробки перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать штатную ось крышки ствольной коробки, установить на ее место выколотку из комплекта поставки. Недопустимо выбивать штатную ось без выколотки! Что-то обязательно должно занимать место штатной оси.
2. Установить кронштейн Б-51 над ствольной коробкой таким образом, чтобы упоры в задней его части расположились снизу кожуха целика, а боковые отверстия, находящиеся слева и справа передней части кронштейна Б-51, были совмещены с отверстием, в котором уже была установлена выколотка, и через них визуально прослеживалась выколотка оси крышки ствольной коробки
3. Установить входящую в комплект поставки ось крышки ствольной коробки с левой стороны ствольной коробки в боковое отверстие кронштейна Б-51 таким образом, чтобы она находилась перпендикулярно оси оружия и параллельно полу, аккуратно при помощи молотка демонтировать осью выколотку, установленную ранее взамен штатной оси крышки ствольной коробки
4. Установить на ось шайбу, а в отверстие оси - шплинт, и зашплинтовать его
5. Подтянуть винт (под числом "9"), отжимающий кронштейн от крышки ствольной коробки
ВНИМАНИЕ!!! Все винты в кронштейне Б-51 имеют правую (стандартную) резьбу. Во избежание выхода изделия из строя закручивать и откручивать винты нужно предельно аккуратно, полностью вставив ключ в винт.
