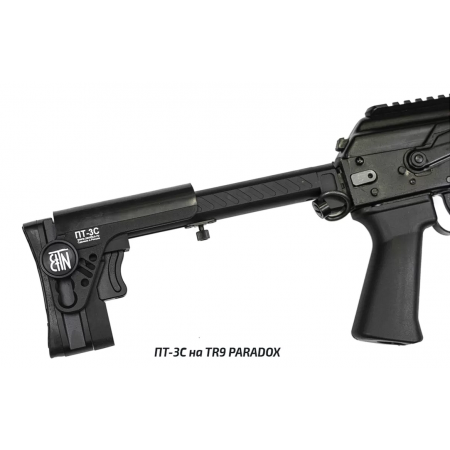

Приклад телескопический ПТ-3С трубчатого типа предназначен для установки на карабины с короткой длиной ствола, для соблюдения закона о минимальной длине оружия.
Устанавливается на штатное место складывающегося влево приклада.
Позволяет производить регулировки габаритов (длина , высота) приклада, исходя из выполняемых задач и под конкретные антропометрические данные стрелка.
Преимущества при эксплуатации:
- Не требует доработки при установке на оружие
- Наличие регулируемой щеки
- Телескопический механизм имеет большой диапазон регулировки по длине
- Оригинальный механизм позволяет складывать и фиксировать приклад вдоль ствольной коробки оружия, с любыми установленными регулировками (положение телескопического механизма и высоты щеки)
- При складывании прикладу не мешает боковая планка "Ласточкин хвост"
- Масса: 585 ± 10 г
- Габаритные размеры: (265/317х105/140x43) ± 5 мм
- Цвет: черный
- Материал: сплав Д16Т и сталь
- Рабочий диапазон температур окружающей среды: от -50°С до +50°С
- Гарантийный срок хранения и эксплуатации: 60 мес.
Комплектность поставки:
- Приклад ПТ-3С 1 шт
- Ключ шестигранный 1 шт
- Руководство по эксплуатации 1 шт
- При заказе уточняйте, на какой тип оружия планируется установка приклада, чтобы он был укомплектован переходником на Вашу модель оружия (подробнее - замки для приклада).
Для установки приклада телескопического ПТ-3С (далее по тексту ПТ-3С) на оружие необходимо:
1. ПТ-3С устанавливается вместо штатного приклада АК и карабинов, созданных на базе АК.
2. Выбить ось из петли штатного механизма складывания и снять штатный приклад оружия.
3. Установить ПТ-3С и пластину замка в ствольную коробку, затем вбить ось петли штатного механизма и после этого поджать планку замка, вкручивая винт.
4. Для складывания ПТ-3С влево вдоль ствольной коробки используется штатная кнопка механизма складывания. В сложенном положении ПТ-3 удерживается при помощи кнопки замка для фиксации приклада в сложенном положении.
5. Для раскладывания ПТ-3С и приведения в рабочее положение необходимо нажать кнопку замка для фиксации приклада в сложенном положении и разложить приклад. Фиксация ПТ-3С в разложенном положении осуществляется при помощи фиксатора штатного механизма складывания.
6. Для регулировки длинны приклада выкрутить до упора винт окончательной выборки люфтов и, нажав клавишу регулировки телескопического механизма, потянуть приклад до получения желаемой длинны. После этого отпустить клавишу регулировки телескопического механизма и усилием руки затянуть винт окончательной выборки люфтов.
7. Для выбора высоты щеки необходимо ослабить винт, фиксирующий щеку, на выбранной высоте и выбрать желаемую высоту. После чего закрутить усилием руки винт, фиксирующий щеку, на выбранной высоте.
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Какой выбрать замок-адаптер для прикладов ПТ-1, ПТ-1С, ПТ-3, ПТ-3С?
Для установки прикладов нашего производства на карабин требуется замок, который различается в зависимости от модели карабина. В комплект приклада входит одна штука, вы можете на странице товара в разделе «Комплектация» выбрать тот, который нужен именно вам. Также замки всех видов продаются по отдельности. В этой статье поясним различия.
Раздел «Комплектация» на странице приклада ПТ-1
Раздел «Комплектация» на странице приклада ПТ-1
Перед выбором непосредственно замка определитесь с прикладом. Принципиальными являются длина ствола и на базе какого оружия сделан карабин.
Есть удлиненные версии прикладов для карабинов с укороченным стволом (менее 415 мм). На них надо ставить ПТ-1С или ПТ-3С. Эти модификации длиннее, чем ПТ-1 и ПТ-3.
Приклады на базе ПТ-3 несовместимы с АКМ и карабинами на его базе. Возможно установить ПТ-1, ПТ-1С или ПТ-5 (об особенности ПТ-5 читайте в пункте «Замок нескладной АКМ»).
Для РПК и Вепрей на базе РПК существует свой адаптер, который встроен в приклад (приклады ПТ-1 (-1С, -3, -3С) Вепрь, ПТ-1 (-3) РПК).
ВНИМАНИЕ! При установке приклада на гражданские карабины (с механизмом блокировки выстрела со сложенным прикладом) ОБЯЗАТЕЛЬНО необходимо это производить с оружием, поставленным на предохранитель. То есть оружие в момент выбивания или вбивания оси приклада должно быть поставлено на предохранитель во избежание поломки механизма блокировки выстрела со сложенным прикладом.
1) Замок АК и Витязь (гравировка «АК»)
Замок предназначен для установки на негражданские модели АК, а именно АК-74М, -103, -104, -105, -205, -12 а также ПП «Витязь-СН». Предназначен для АК с диаметром оси 5.5 мм. Для гражданских карабинов на базе АК не подходит, потому что не имеет пропила для механизма блокировки выстрела со сложенным прикладом, которого нет в боевых моделях.
2) Замок АКС-74У (гравировка «АКС»)
Замок предназначен для установки на АКС-74У, АКС-74. Особенность: сделан под диаметр оси 4.5 мм.
3) Замок гражданские АК (гравировка «Сайга»)
Замок предназначен для установки на гражданские карабины на базе АК. Отличие от замка для АК состоит в том, что замок под гражданские модели АК имеет пропил для механизма блокировки выстрела со сложенным прикладом. Диаметр оси – 5.5 мм. Совместим с карабинами «Сайга-МК» исп.33, 30, 03 (Сайга-5,45, -7,62, -223 Rem), Сайга-308, Сайга-410К, TG2.
Важно! На TR3 (на базе АК-12) не подойдёт, у TR3 замок такой же, как у Сайги-9.
4) Замок Сайга 9 (гравировка «Сайга 9»)
Замок предназначен для установки на Сайгу-9, TR9 Paradox, TR3. Отличается от замка «Сайга» тем, что пропил для механизма блокировки выстрела расположен в другом месте и имеет другую конфигурацию.
5) Замок Тень (гравировка «Тень 19»)
Замок предназначен для карабина Тень-19К (гражданский карабин на базе АКС-74У). Диаметр оси – 4.5 мм. Отличается от замка для АКС-74У наличием выступа для механизма блокировки выстрела.
6) Замок нескладной АКМ
Замок предназначен для установки ПТ-1 и ПТ-1С на карабины на базе АКМ со штатным нескладным прикладом (Вепрь-КМ, Вепрь-9 Алтай). Несовместим с прикладами ПТ-3 и ПТ-3С! Замок нескладной. Это продиктовано тем, что карабины на базе АКМ не имеют механизма блокировки выстрела со сложенным прикладом, поэтому гражданским складной приклад на территории РФ на них ставить нельзя.
Для военных возможна установка приклада ПТ-5 – это складной приклад на базе ПТ-1 для АКМ, АК-74. В нём замок-адаптер несъёмный, это часть самого приклада.
ВНИМАНИЕ!Существуют карабины, у которых конфигурация тыльной части ствольной коробки не соответствует штатной конфигурации АК: нет углубления для фиксации нашего замка (например, АКС-366 Ланкастер). С такими карабинами наши приклады в данный момент несовместимы. В редких случаях карабины имеют большие допуски в размерах, что усложняет совместимость. Наши замки фрезерованные, все замки одного вида имеют одинаковые размеры.
Если у вас есть сомнения относительно совместимости приклада или замка с вашим типом карабина, напишите нам, мы подскажем. При обращении укажите точную модель оружия. «У меня Сайга» – не является точной моделью оружия. «У меня Сайга-5,45 исп.30» – является.
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
